ALER: Рекомендую посмотреть замечания, которые сделал firesanek (Переделка КПП в "разорванный пакет").

В процессе сборки нужно помнить об одной важной операции — проворачивании валов после каждой, следующей установленной детали. Валы должны вращаться легко, без подклинивания. Если ощущается тугое вращение после установки какой-либо детали, то эта деталь бракованная, и её необходимо заменить. Не поленитесь это сделать, иначе работа будет напрасной, КПП либо не будет нормально работать, либо опять быстро выйдет из строя.

Зажмите вторичный вал в тиски через тряпку и сделайте болгаркой пропилы с двух сторон на его заднем конце для фиксации гайки хвостовика:

Внимание! Если вторичный вал изношен или неисправен, у купленного взамен пропилы имеет смысл делать только в самом конце процесса сборки, после установки механизма переключения передач и проверки его работы. В случае брака из-за этих пропилов вам не удастся вернуть в магазин купленный вал.

Смазываем внутреннюю обойму подшипника первичного вала маслом или литолом. Ставим первичный вал на деревянную чурку, надеваем на него подшипник проточкой с фиксирующей шайбой вверх. Через оправку (трубу подходящего диаметра) осаживаем его на вал:

Ставим пружинное кольцо и стопорное кольцо, осаживаем его легкими ударами молотка через зубило до полной фиксации:

При необходимости замены синхронизаторов снимаем их, как писалось выше про пятую передачу, и меняем синхронизаторы:

Стопорные кольца при этом нужно перевернуть из-за выработки в местах контакта с синхронизатором. Загнутый конец пружины обязательно должен попасть в "свою" впадину между зубьями:

Если синхронизатор "заедает" или не параллельно прижимается к упорному кольцу при перемещении вдоль оси, конец пружины поставлен неправильно.

Собираем вторичный вал. На левом фото показаны все детали и узлы, монтируемые на вторичный вал. Порядок расположения их следующий: нижний ряд слева направо, затем средний тоже слева направо, затем верхний. На правом фото эти же детали и узлы установлены на вторичный вал:

Ставим на вторичный вал шестерню третьей передачи и ее ступицу. Обратите внимание на асимметричность ступиц. С одной стороны у шлицов есть вырез (левое фото), с другой — нет :

Вырезы у трех шлицов ступицы должны быть направлены к шестерне (слева — правильно):

Пружинное кольцо и стопорное кольцо надеваем точно так же, как ставили эти детали на первичный вал.

Надеваем шестерню второй передачи и ступицу первой-второй передачи:

Вырезы у шлицов ступицы должны быть направлены к шестерне второй передачи (слева — правильно):

Надеваем муфту первой-второй передачи, шестерню первой передачи в сборе, а также муфту третьей-четвертой передачи. Проверяем легкость перемещения муфт на все шестерни:

Вторичный вал c собранными с первой по третью передачами устанавливаем в картер КПП.
Ставим подшипник вторичного вала — загоняем его на место легкими ударами молотка по внутренней обойме. Устанавливаем игольчатый подшипник, ставим первичный вал в сборе (ставится легко, от руки).

Устанавливаем вилки первой-второй и третьей-четвертой передач дырками под болты вверх (напоминаю: КПП зажата в тисках поддоном вверх).

Устанавливаем фланец подшипника вторичного вала. Перед затяжкой винтов осматриваем корончатые шайбы под их головками на наличие трещин. Винты затягиваем ударной отверткой с помощью молотка.

Далее после установки каждой следующей детали несколько раз проворачиваем первичный и вторичный валы. Они должны вращаться без заеданий.

При установке штоков проверяем легкость их перемещения в отверстиях стенки картера: заеданий быть не должно.

Устанавливаем шток первой-второй передачи, притягиваем вилку болтом (провернуть валы) и закладываем длинный сухарь:

Устанавливаем шток третьей-четвертой передачи. Вдеваем его в вилку не до конца, ориентируем отверстие в штоке под блокирующий сухарь горизонтально и вставляем сухарь:

Вдвигаем шток и затягиваем болт вилки (проверните валы). Аналогично сухарю штока первой-второй передачи устанавливаем короткий сухарь.

Вставляем промежуточный вал: сначала задний конец, затем передний. Ставим средний подшипник промежуточного вала. Обратите внимание, что внутренняя обойма подшипника состоит из двух деталей: втулки и кольца.

Добавление, автор vzhik. Втулка должна быть ориентирована таким образом, чтобы она находилась внутри картера коробки, а кольцо — снаружи. При неправильной установке роликового подшипника — втулкой наружу, а кольцом внутрь — промвал будет иметь продольный люфт около 1.5-2 мм.

Втулка должна быть ориентирована внутрь картера коробки.

Устанавливаем двухрядный подшипник. Ставим его на посадочное место и одновременно одеваем на передний конец промежуточного вала. Болтом без шайбы и шайбы Гровера запрессовываем подшипник на посадочное место. Заканчиваем установку, надев на болт шайбу:

Надеваем на болт обе шайбы, наживляем его, но пока не затягиваем (провернуть валы).
Ставим шпонку в паз вторичного вала, надеваем большую шестерню задней передачи выступающей частью назад и ступицу пятой передачи (выемка ступицы должна сесть на выступ шестерни).

Собираем пятую передачу. Для этого привинчиваем вилку к штоку, надеваем вилку на муфту, вставляем в муфту шестерню пятой передачи. Одновременно надеваем шестерню на конец вторичного вала и вставляем шток в отверстие. Продолжаем вдвигать пятую передачу до тех пор, пока между верхним концом вилки и осью малой шестерни заднего хода не останется 35 мм. Вкладываем малую шестерню задней передачи в вилку, затем вдвигаем все до упора муфты в ступицу. Поворачиваем муфту пятой передачи так, чтобы она попала на шлицы ступицы. Устанавливаем кольцо на средний подшипник промежуточного вала и ставим "грибок":

Вдвигаем всю пятую-заднюю передачу до конца (провернуть валы).

Внимание! Последнее время ВАЗ стал ставить на шток пятой-задней передачи дополнительную упорную втулку:

Вставляем пластинку из мягкого металла между шестернями первой передачи вторичного и промежуточного вала; заворачиваем болт блока шестерен ("грибка") моментом 66,6. 82,3 Н . м (6,8. 8,4 кГ . м):

Аналогично затягиваем передний болт промежуточного вала моментом 79,4. 98 Н . м (8,1. 10 кГ . м):

Добавление, автор vzhik. Для КПП 4-х ступки. На хвостовик промежуточного вала одеваем ПРУЖИННУЮ ШАЙБУ и звездочку задней передачи. Пружинная шайба должна находиться между кольцом роликового подшипника и звездочкой задней передачи. Звездочка фиксируется на валу малым стопорным кольцом.

При дефектных вилках зазоры между тремя штоками будут неодинаковы, а муфта шестерни не будет надеваться на ступицу. На левых фото — все нормально, на правых — шток пятой-задней передачи цепляет за шток третьей-четвертой:

Из-за дефектных вилок проворачивание валов будет сопровождаться подклиниванием.

Надеваем на вторичный вал маслоотражательное кольцо (вершина конуса должна быть направлена к хвостовику), дистанционную втулку и внутреннюю обойму заднего подшипника вала (выступающим буртиком вперед — показан стрелкой на правом фото):

Собираем механизм фиксации передач. Пружинки можно удлинить примерно на 1 мм с помощью бокорезов. Закладываем шарики в отверстия и сразу вставляем пружинки (длинная пружинка — для штока пятой передачи). Смазываем литолом прокладку и устанавливаем ее и планку-заглушку на место:

Проверяем, как включаются передачи с первой по пятую, каждый раз проворачивая первичный вал:

Передачи должны включаться четко и без заеданий, при проворачивании первичного вала не должно ощущаться подклинивание. Внимание! При проверке пятой передачи, для того, чтобы избежать задевания шестерни пятой передачи за большую шестерню "грибка", при проворачивании первичного вала нужно другой рукой нажать на одетую ранее на вторичный вал внутреннюю обойму заднего подшипника.

Читайте также:  Ваз 2106 вес металла

Смазываем прокладки задней крышки и картера сцепления литолом или герметиком и укладываем их на место. Устанавливаем направляющую выжимного подшипника сцепления. Если нет оправки, можно использовать неисправный подшипник вторичного вала:

Устанавливаем сальник в картер сцепления и закладываем в картер сцепления пружинную шайбу вершиной конуса назад:

Смазываем рабочую кромку сальника литолом, надеваем картер сцепления на шпильки картера КПП и наживляем гайки. Подтягиваем гайки: справа и слева средние, затем крест-накрест, затем окончательно затягиваем в том же порядке динамометрическим ключом. Момент затяжки гаек на 17 — 31,8. 51,4 Н . м (3,25. 5,25 кГ . м), гайки на 13 — 15,7. 25,5 Н . м (1,6. 2,6 кГ . м):

Запрессовываем сальник в заднюю крышку, смазываем литолом его рабочую кромку. Если подшипники задней крышки были сняты, устанавливаем их, осаживая деревянной ручкой молотка ударами по кругу:

Если снималась пластмассовая заглушка, приклеиваем ее герметиком.

Устанавливаем заднюю крышку. Предварительно включаем заднюю передачу, нажав на шток пальцем. Первоначально крышку поворачиваем по часовой стрелке, затем поворачиваем ее в правильное положение:

Через отверстие для механизма выбора передач сдвигаем пальцем внутреннюю обойму заднего подшипника вторичного вала в сам подшипник и надвигаем крышку дальше, проворачивая при этом первичный вал:

Внимание! Молотком или киянкой пользоваться не рекомендуется! Задняя крышка должна одеваться от руки. Удары могут привести к разрушению сепараторов подшипника.

Гайки задней крышки (на 13) тянуть динамометрическим ключом моментом 15,7. 25,5 Н . м (1,6. 2,6 кГ . м) крест-накрест.

Все штоки передач ставим в среднее положение (нейтраль). Смазываем литолом прокладку механизма выбора передач, устанавливаем ее и сам механизм выбора передач на место; помогает небольшое покачивание рычага кулисного механизма другой рукой:

Проверяем включение всех передач с проворачиванием первичного вала.

Если пропилы на хвостовике вторичного вала не были сделаны ранее, делаем их теперь болгаркой с двух сторон:

Устанавливаем на хвостовик "вертолет", надеваем на хвостовик шайбу усиками в пазы "вертолета":

Тщательно промываем резьбу старой гайки хвостовика или берем новую. Резьбу хвостовика и резьбу на гайке смазываем герметиком для долговременной фиксации резьбовых соединений:

Примечание от 14.11.04.

Нужно использовать герметик, допускающий отвинчивание гайки ручным инструментом. Некоторые марки таких герметиков для развинчивания резьбового соединения требуют нагрева до температур порядка 250 градусов.

В конференции этот вопрос поднял Chaynik.

Навинчиваем гайку. Фиксируем болтом вторичный вал от проворачивания и затягиваем гайку (ее размер 30) динамометрическим ключом моментом 66,6. 82,3 Н . м (6,8. 8,4 кГ . м):

От Ведущего FAQ: советую посмотреть статью Затяжка гайки хвостовика КПП, авторы Кистей и qwe.

Проверяем включение всех передач с проворачиванием первичного вала.

Положив хвостовик на опору, зачеканиваем буртик гайки хвостовика в пропилы:

Зубилом отгибаем края шайбы, затем обжимаем ими грани гайки пассатижами:

Гайка хвостовика надежно зафиксирована:

Привинчиваем кронштейн крепления хомута приемной трубы глушителя (шпилька М8, болт с квадратной головкой М8 и две гайки на 13). Устанавливаем датчик заднего хода, не забыв подложить медную уплотнительную шайбу.

Привинчиваем траверсу ("третью опору", две шпильки М8 с гайками на 13). Надеваем пыльник на кулису:

Смазываем тонким слоем литола направляющую выжимного подшипника и опору вилки выключения сцепления:

Установить выжимной подшипник и вилку сцепления в картер сцепления. На левом фото показана правильная установка подшипника на вилку (вид как бы изнутри коробки), на правом — установленные в картер сцепления подшипник и вилка:

Смазать литолом прокладку поддона картера коробки, правильно сориентировать ее по скошенному углу (стрелка на левом фото) и уложить на место. Залить 1,6…1,7 л трансмиссионного масла:

Поставить поддон картера (10 шпилек М6 с гайками на 10) и быстро перевернуть коробку в нормальное положение. Внимание! После заливки масла возможно небольшое подтекание в районе кулисы, поэтому оставлять коробку с залитым маслом в перевернутом положении на длительное время нежелательно.

  • КПП
  • ВАЗ
  • 21213

5-ступенчатая механическая кпп ВАЗ 21213 собиралась компанией АвтоВАЗ с 1993 по 2005 год и устанавливалась на аналогичную по названию версию Нива с двигателем объемом 1.7 литра. Эта трансмиссия в 1993 — 1994 годах ставилась на переходную модификацию с индексом 21219.

В семейство Нивы также входят мкпп: 2121, 21214 и 2123.

  • Характеристики
  • Числа
  • Применение
  • Проблемы

Технические характеристики кпп ВАЗ 21213

Тип механика
Количество передач 5
Для привода полный
Объем двигателя до 1.7 литра
Крутящий момент до 125 Нм
Какое масло лить Лукойл ТМ-5 80W-90
Объем смазки 1.6 литра
Замена масла раз в 60 000 км
Замена фильтра каждые 60 000 км
Примерный ресурс 160 000 км

Передаточные числа кпп 21213 Нива

На примере Лада Нива 1999 года с двигателем 1.7 литра:

Главная 1-я 2-я 3-я 4-я 5-я Задняя
3.9 3.67 2.10 1.36 1.000 0.82 3.53

На какие авто ставилась коробка ВАЗ 21213

Лада

Нива 21219 1993 — 1994
Нива 21213 1994 — 2005

Недостатки, поломки и проблемы коробки Нива 21213

Наиболее известной проблемой является самораскручивание гайки хвостовика кпп

Из-за ослабления данной гайки пропадают передачи, начиная с задней либо пятой

Еще распространены прогрессирующие вибрации в связи с выработкой шестерен

Нередко встречаются течи масла из сальника, первые годы выпуска особенно часто

Падения уровня смазки обычно приводит к затрудненному переключению передач

  • Связаться с администратором сайта Вы можете по электронной почте:
    otobaru@mail.ru

    Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    1. Первичный вал.
    2. Передняя крышка коробки передач с направляющей втулкой муфты подшипника выключения сцепления.
    3. Сальник первичного вала.
    4. Пружинная шайба.
    5. Установочное кольцо подшипника.
    6. Картер коробки передач.
    7. Сапун.
    8. Игольчатый подшипник вторичного вала.
    9. Упорная шайба пружины синхронизатора.
    10. Зубчатый венец синхронизатора IV передачи.
    11. Скользящая муфта синхронизатора III и IV передач.
    12. Ступица муфты синхронизатора III и IV передач.
    13. Стопорное кольцо синхронизатора.
    14. Блокирующее кольцо синхронизатора.
    15. Пружина синхронизатора.
    16. Шестерня и зубчатый венец синхронизатора III передачи.
    17. Шестерня и зубчатый венец синхронизатора II передачи.
    18. Вторичный вал.
    19. Шестерня и зубчатый венец синхронизатора I передачи.
    20. Втулка шестерни I передачи.
    21. Промежуточный подшипник вторичного вала.
    22. Стопорная пластина промежуточного подшипника.
    23. Фланец.
    24. Защитный чехол.
    25. Пружина.
    26. Рычаг переключения передач.
    27. Стержень рычага переключения передач.
    28. Упругая подушка демпфера.
    29. Резиновая подушка демпфера.
    30. Распорная втулка демпфера.
    31. Запорная втулка демпфера.
    32. Манжета.
    33. Сферическая шайба.
    34. Шаровая опора рычага.
    35. Корпус рычага переключения передач.
    36. Направляющая пластина.
    37. Фланец эластичной муфты карданной передачи.
    38. Гайка.
    39. Уплотнитель центрирующего кольца.
    40. Центрирующее кольцо.
    41. Сальник заднего подшипника вторичного вала.
    42. Задний подшипник вторичного вала.
    43. Распорная втулка.
    44. Маслоотражательная шайба.
    45. Подшипник блока шестерен.
    46. Блок шестерен V передачи и заднего хода.
    47. Ось промежуточной шестерни заднего хода.
    48. Промежуточная шестерня заднего хода.
    49. Задний подшипник промежуточного вала.
    50. Шестерня 1 передачи промежуточного вала.
    51. Скользящая муфта синхронизатора 1 и 11 передач.
    52. Шестерня II передачи промежуточного вала.
    53. Шестерня III передачи промежуточного вала.
    54. Пробка заливного и контрольного отверстия.
    55. Промежуточный вал.
    56. Шестерня постоянного зацепления промежуточного вала.
    57. Передний подшипник промежуточного вала.
    58. Зажимная шайба подшипника промежуточного вала.
    59. Болт зажимной шайбы.
    60. Шестерня постоянного зацепления первичного вала.
    61. Задний подшипник первичного вала.
    62. Стопорное кольцо.
    63. Блокировочная скоба заднего хода.
    64. Шайбы направляющей пластины.
    65. Направляющая планка.
    66. Крышка фиксаторов.
    67. Пружина фиксатора.
    68. Фиксатор.
    69. Вилка включения V передачи.
    70. Упорная шайба.
    71. Стопорное кольцо.
    72. Вилка переключения III и IV передач.
    73. Шток вилки включения I и II передач.
    74. Шток вилки включения III и IV передач.
    75. Вилка включения I и II передач.
    76. Шток вилки включения V передачи и заднего хода.

    Читайте также:  Заглохла и не заводится ваз 2109 карбюратор

    Пятиступенчатая коробка передач состоит из трех валов: первичного 1, промежуточного 55 и вторичного 18 с шестернями и синхронизаторами, оси 47 с промежуточной шестерней 48 заднего хода и механизма выборки и переключения передач. Валы и шестерни коробки передач размещены в литом алюминиевом картере 6 и в задней крышке.

    Первичный вал 1 вращается в двух шариковых подшипниках, один из которых расположен в торце коленчатого вала двигателя, другой — в передней стенке картера коробки передач. Задний подшипник 61 удерживается на валу стопорным кольцом 62 и пружинной тарельчатой шайбой, установленной между внутренним кольцом подшипника и стопорным кольцом. В канавке наружного кольца подшипника 61 расположено установочное кольцо 5, которое зажимается между передней стенкой коробки и картером сцепления. Между передней крышкой 2 и наружным кольцом подшипника 61 установлена пружинная тарельчатая шайба 4. Такая фиксация заднего подшипника удерживает вал от осевого перемещения.

    На передней части первичного вала нарезаны шлицы, которыми он соединяется с ведомым диском сцепления. Вместе с валом 1 изготовлена косозубая шестерня 60, которая находится в постоянном зацеплении с шестерней 56 промежуточного вала. Прямозубый венец 10 синхронизатора четвертой передачи припаян медью к первичному валу 1. С этим венцом соединяется муфта 11 при включении IV передачи.

    Промежуточный вал 55 представляет собой блок четырех шестерен, который опирается передним концом на двухрядный шариковый подшипник 57, а задним концом — на роликовый подшипник 49.

    На шлицах промежуточного вала крепится стяжным болтом блок 46 шестерен пятой передачи и заднего хода. Задний конец блока опирается на роликовый цилиндрический подшипник 45. расположенный гнезде задней крышки.

    Вторичный вал 18 вращается в трех роликовых подшипниках. Передний игольчатый подшипник 8 расположен в гнезде первичного вала. Промежуточный подшипник 21 расположен в задней стенке картера коробки передач. Его фиксирует в гнезде стопорная пластина 22, которая крепится к задней стенке картера винтами. Между пластиной и картером зажато установочное кольцо промежуточного подшипника. На валу подшипник зажат втулкой 20 и шестерней заднего хода, которая крепится на валу одной шпонкой вместе со ступицей муфты синхронизатора пятой передачи. За ступицей расположена упорная шайба и втулка, на которой вращается ведомая шестерня пятой передачи. Между втулкой этой шестерни и распорной втулкой 43 зажата маслоотражательная шайба 44. Задний конец вторичного вала установлен на роликовом цилиндрическом подшипнике 42 и на выходе из крышки уплотняется сальником 41. На шлицах вала крепится фланец 37 эластичной муфты. Все детали, расположенные на вторичном валу, поджимаются гайкой 38. На цилиндрическом пояске гайки расположен резиновый уплотнитель 39, а на конце вала находится центрирующее кольцо 40.

    На термообработанных шейках вторичного вала вращаются шестерни 16 и 17 третьей и второй передач. Шестерня 19 первой передачи вращается на стальной термообработанной втулке 20, надетой на вал. Каждая из этих шестерен имеет по два венца. Косозубые венцы находятся в постоянном зацеплении с шестернями промежуточного вала 55, а прямозубые венцы соединяются при включении передач с муфтами 11 и 51 синхронизаторов и через них и ступицы синхронизаторов передают крутящий момент на вторичный вал. Ведомая шестерня пятой передачи находится в постоянном зацеплении с большим венцом блока 46 шестерен. С малым венцом блока входит в зацепление промежуточная шестерня 48 при включении передачи заднего хода.

    На двух поясках вторичного вала нарезаны по три глубоких паза, в которые входят выступы ступиц скользящих муфт синхронизаторов, что обеспечивает их жесткое соединение с валом.

    Синхронизатор III и IV передач состоит из ступицы 12, скользящей муфты 11, двух блокирующих колец 14, пружин 15 и венцов синхронизаторов III и IV передач. Одно блокирующее кольцо синхронизатора соединяется внутренним венцом с прямозубым венцом шестерни 16 III передачи. Это кольцо удерживается на венце шестерни стопорным кольцом 13. Между блокирующим кольцом и опорной шайбой шестерни установлена пружина 15, которая поджимает блокирующее кольцо 14 к стопорному кольцу 13. Другое кольцо синхронизатора таким же образом соединяется с венцом 10 синхронизатора IV передачи первичного вала коробки передач.

    Каждое блокирующее кольцо имеет коническую поверхность с мелкой резьбой, к которой прижимается при включении передачи конусная часть скользящей муфты 11. В момент соприкосновения муфты с кольцом масляная пленка на резьбе кольца разрывается, что повышает силы трения между кольцом и муфтой.

    Скользящая муфта 11 внутри имеет шлицы, а снаружи кольцевую проточку для вилки переключения передач. Муфта расположена на шлицах ступицы 12, которая имеет жесткую связь с вторичным валом. При включении III или IV передачи скользящая муфта, перемещаясь по шлицам ступицы 12, входит в зацепление с малым венцом шестерни 16 III передачи или с венцом 10 первичного вала и соединяет их через ступицу 12 с вторичным валом 18. При этом крутящий момент от первичного вала 1 или шестерни 16 передается на вторичный вал через детали синхронизатора. Аналогичное устройство имеют синхронизаторы 1, И и V передач.

    Промежуточная шестерня 48 заднего хода вращается на неподвижной оси 47 на металлокерамической втулке. Ось крепится к перегородке картера гайкой с тарельчатой пружинной шайбой. Другой конец оси установлен в гнезде задней крышки.

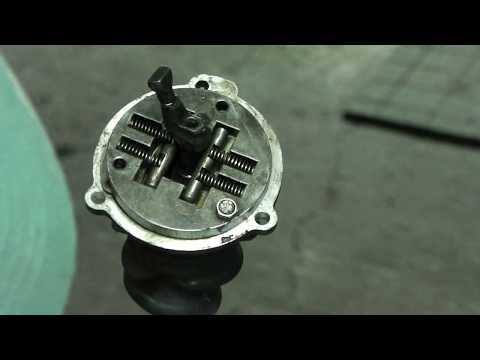

    Рычаг 26 переключения передач имеет опорный шар, который поджимается к поверхности шаровой опоры 34 пружиной 25. Она фиксируется на рычаге стопорным кольцом 71 с опорной шайбой 70. Сверху к шаровой опоре этой же пружиной прижимается сферическая шайба 33. От проворачивания рычаг переключения передач удерживается штифтом, который заходит в отверстие опоры. В привод переключения передач введен механизм выбора передач, который блокирует случайное включение передачи заднего хода при включении пятой передачи. Он состоит из направляющей пластины 36 рычага, верхней и нижней шайб 64, корпуса 35, блокировочной скобы 63 заднего хода. Перечисленные детали стянуты тремя болтами, которыми механизм выбора передач крепится к гнезду зад ней крышки коробки передач. В пазах направляющей пластины 36 установлены подпружиненные направляющие планки, между которыми зажат нижний конец рычага переключения передач. Под действием пружин направляющих планок рычаг переключения передач устанавливается в нейтральное положение.

    Читайте также:  Как уменьшить силу тока не меняя напряжение

    1. Первичный вал.
    2. Вторичный вал,
    3. Шестерня постоянного зацепления первичного вала.
    4. Зубчатый венец синхронизатора IV передачи.
    5. Блокирующее кольцо синхронизатора IV передачи.
    6. Скользящая муфта синхронизатора III и IV передач.
    7. Вилка включения III и IV передач.
    8. Стопорное кольцо синхронизатора.
    9. Блокирующее кольцо синхронизатора III передачи.
    10. Пружина синхронизатора.
    11. Упорная шайба пружины синхронизатора.
    12. Шестерня и зубчатый венец синхронизатора III передачи.
    13. Шестерня и зубчатый венец синхронизатора II передачи.
    14. Скользящая муфта синхронизатора I и II передач.
    15. Вилка включения I и II передач.
    16. Шестерня и зубчатый венец синхронизатора I передачи.
    17. Шестерня заднего хода.
    18. Ступица муфты синхронизатора V передачи.
    19. Скользящая муфта синхронизатора V передачи.
    20. Вилка включения V передачи и заднего хода.
    21. Рычаг переключения передач.
    22. Шестерня и зубчатый венец синхронизатора V передачи.
    23. Маслоотражательная шайба.
    24. Втулка шестерни V передачи.
    25. Распорная втулка.
    26. Фланец эластичной муфты.
    27. Шток вилки включения V передачи и заднего хода.
    28. Шток вилки включения III и IV передач.
    29. Шток вилки включения I и II передач.
    30. Включатель фонаря заднего хода.
    31. Шестерня заднего хода.
    32. Промежуточная шестерня заднего хода.
    33. Заглушка.
    34. Блок шестерен V передачи и заднего хода.
    35. Ось промежуточной шестерни заднего хода.
    36. Шестерня I передачи промежуточного вала.
    37. Блокирующее кольцо синхронизатора I передачи.
    38. Ступица муфты синхронизатора I и II передач.
    39. Блокирующее кольцо синхронизатора И передачи.
    40. Шестерня II передачи промежуточного вала.
    41. Шестерня III передачи промежуточного вала.
    42. Ступица муфты синхронизатора III и IV передач.
    43. Шестерня постоянного зацепления промежуточного вала.
    44. Стопорное кольцо.
    45. Тарельчатая пружина.
    I. Нейтральное положение.
    II. Начало включения III передачи.
    III. Полное включение III передачи.

    Принцип работы шестеренчатой коробки передач основан на изменении зацепления тех пар шестерен, которые участвуют в передаче крутящего момента от первичного вала 1 на вторичный вал 2. Это достигается перемещением скользящих муфт 6, 14 и 19 синхронизаторов или промежуточной шестерни 32 заднего хода при помощи привода переключения передач. При этом изменяются передаточные числа, а значит и величина передаваемого крутящего момента. На прямой IV передаче крутящий момент, передаваемый на ведущие колеса автомобиля, практически равен крутящему моменту на коленчатом валу двигателя. На I передаче момент увеличивается в 3,67 раза, на II передаче в 2,10 раза, на III передаче в 1,36 раза, при включении задней передачи в 3,53 раза, а при включении пятой передачи момент уменьшается в 0,82 раза.

    Разберем схемы передачи крутящего момента при включении различных передач.

    При включении I передачи муфта 14 синхронизатора соединяет малый венец шестерни 16 со ступицей 38. При этом крутящий момент через шестерню 16, муфту 14 и ступицу 38 передается на ведомый вал 2. Когда включена вторая передача, то муфта 14 соединяет зубчатый венец синхронизатора шестерни 13 со ступицей 38, и крутящий момент на вторичный вал будет передаваться через муфту 14 и ступицу 38. Аналогично происходит передача крутящего момента при включении третьей передачи, только через зубчатый венец шестерни.

    Когда включена четвертая передача, то муфта 6 синхронизатора соединяет зубчатый венец 4 первичного вала 1 со ступицей 42 синхронизатора, и крутящий момент передается непосредственно с первичного вала 1 на вторичный вал 2. Поэтому эта передача называется прямой. При включении пятой передачи скользящая муфта 19 соединяет ступицу 18 с большим венцом шестерни 22. Крутящий момент передается от первичного вала 1 через шестерни 3 и 43 постоянного зацепления на промежуточный вал, от него на блок 34 шестерен и от большого венца блока на шестерню 22 пятой передачи, а затем через муфту 19 и ступицу 18 на вторичный вал.

    Для включения задней передачи рычаг переключения передач передвигают вправо, затем утапливают вниз, чтобы выступ рычага переключения передач не уперся в лепесток блокирующей скобы, и перемещают назад. При этом шток через вилку 20, перемещая промежуточную шестерню 32 заднего хода, вводит ее в зацепление с шестернями 17 и 31. Крутящий момент передается на вторичный вал через три шестерни: 31, 32 и 17. Поэтому вторичный вал будет вращаться в другую сторону.

    При включении передачи заднего хода шток 27 вилки заднего хода нажимает на шток переключателя заднего хода, и в нем замыкается цепь лампы фонаря заднего хода. Белый цвет фонаря сигнализирует о включенной задней передаче.

    Все передачи переднего хода синхронизированы. Принцип действия синхронизатора при включении III передачи показан на схемах I, II, III.

    В нейтральном положении (схема 1) блокирующие кольца 5 и 9 прижаты пружинами к стопорным кольцам 8. Между коническими поверхностями блокирующих колец и муфты 6 имеется зазор, а зубья блокирующих колец находятся во впадинах зубчатых венцов 4 и 12 синхронизаторов. Крутящий момент от зубчатого венца 12 через блокирующее кольцо 9 не передается.

    В начале включения III передачи (схема II) скользящая муфта 6, перемещаясь по шлицам ступицы 42, прижимается своим конусом к конической поверхности блокирующего кольца 9. Между коническими поверхностями возникает трение, вследствие которого блокирующее кольцо проворачивается на небольшой угол (окружной ход от 2,5 до 5 мм). При этом боковые скосы зубьев блокирующего кольца упираются в боковые скосы зубьев венца 12, и дальнейшее проворачивание кольца прекращается. Одновременно создается сопротивление дальнейшему осевому перемещению муфты 6. Это будет продолжаться до тех пор, пока не выравнятся скорости вращения вторичного и промежуточного валов коробки передач. Уравнивание скоростей вращения валов происходит за счет трения между блокирующим кольцом и муфтой синхронизатора 6.

    При полном включении III передачи (схема III). когда скорости вращения выравняются, сила трения между коническими поверхностями муфты 6 и кольца 9, а также между скосами блокирующего кольца и венца 12, уменьшится, и блокирующее кольцо, скользя по скосам зубьев венца 12, переместится вместе с муфтой по зубьям венца синхронизатора. При этом муфта 6 соединит шестерню III передачи со ступицей 42, и произойдет безударное включение III передачи.

    Замковое устройство работает следующим образом: при включении, например, задней передачи шток 76 (см. рис. в начале статьи), перемещаясь, выдавливает из своего гнезда прилегающий сухарь 77, который входит в гнездо штока 74 и одновременно через средний сухарь прижимает другой боковой сухарь к гнезду штока 73. Таким образом, штоки 73 и 74 будут зафиксированы в нейтральном положении. Аналогично происходит запирание двух каких-либо других штоков при включении любой другой передачи.

    Детали коробки передач смазываются трансмиссионным маслом ТАД-17и, которое заливается в картер через отверстие, закрываемое пробкой 54; вместимость коробки передач 1,55 л.

    Чтобы не допустить преждевременного выхода из строя коробки передач, следует регулярно, через каждые 10000 км пробега, проверять и, при необходимости доливать масло, а также проверять визуально отсутствие течи масла. В процессе работы коробки передач масло от воздействия температуры, передающих нагрузок и окисления "стареет", поэтому его следует заменять через каждые 60000 км пробега.

    Ссылка на основную публикацию
    Рычаги подвески своими руками
    Все фотографии в одну запись ну никак не помещаются, пришлось разбивать на две. В ходе доработок по подвеске и избавления...
    Рено логан задний амортизатор замена нижних втулок
    На прошлой неделе случилась маленькая неприятность с машиной. Как обычно отвез ребенка в садик, стал отъезжать обратно, как вдруг что-то...
    Рено логан замена катализатора на пламегаситель
    Современные производители вынуждены мириться с требованиями действующих экологических стандартов. Чтобы добиться очистки высокого уровня очистки отработавших газов и соответствия стандарту...
    Рычаги распределителя мтз 82
    За счет МТЗ 82 гидрораспределителя производится распределение жидкости внутри цилиндров техники и управление рабочими органами машины. Кроме того, с помощью...
    Adblock detector
